Регулируемый блок питания 3-30 вольт 3 ампер

power supply regulated
Регулируемый блок питания

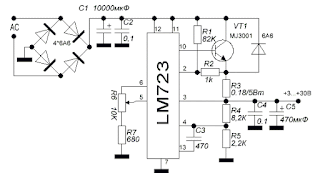

   Отличная и простая схема блока питания на рисунке вверху, имеется регулировка выходного напряжения в пределах от 3 до 30 вольт с максимальным током до 3 ампер. Присутствует так же защита от короткого замыкания, защита от перегрузки, пульсация выходного напряжения 0.5 мВ. Такой блок питания в силу собрать и начинающему радиолюбителю, так как в основе схемы микросхема LM723, в которой и собраны основные узлы, остаётся добавить несколько навесных деталей.

   Транзистор VT1 устанавливаем на радиатор, так как он будет греться. Трансформатор можно взять готовый мощностью около 100 ватт, либо намотать самому, с выходным напряжением до 30 вольт и током 3 ампер. Резистором R6 регулируется выходное напряжение. Правильно и без ошибок собранный блок питания в наладке не нуждается, начинает работать сразу.
